Recolectar líneas

Acceda al conjunto completo de características para levantamientos topográficos, de replanteo y conforme a obra.

Más información

Esta guía muestra cómo recolectar puntos para guardar sus posiciones en un proyecto con Emlid Flow.

Resumen​

El recolector en Emlid Flow permite crear realizar trazados con tantos puntos como desee. Gracias al trazado de líneas, puede medir objetos lineales como vallas, carreteras y aceras, y guardar sus posiciones en un proyecto para su posterior uso en el software SIG.

Flujo de trabajo​

Recolectar líneas​

Para recolectar líneas con Emlid Flow, siga los pasos que se indican a continuación:

  1. Abra Emlid Flow y conéctese a su Reach.

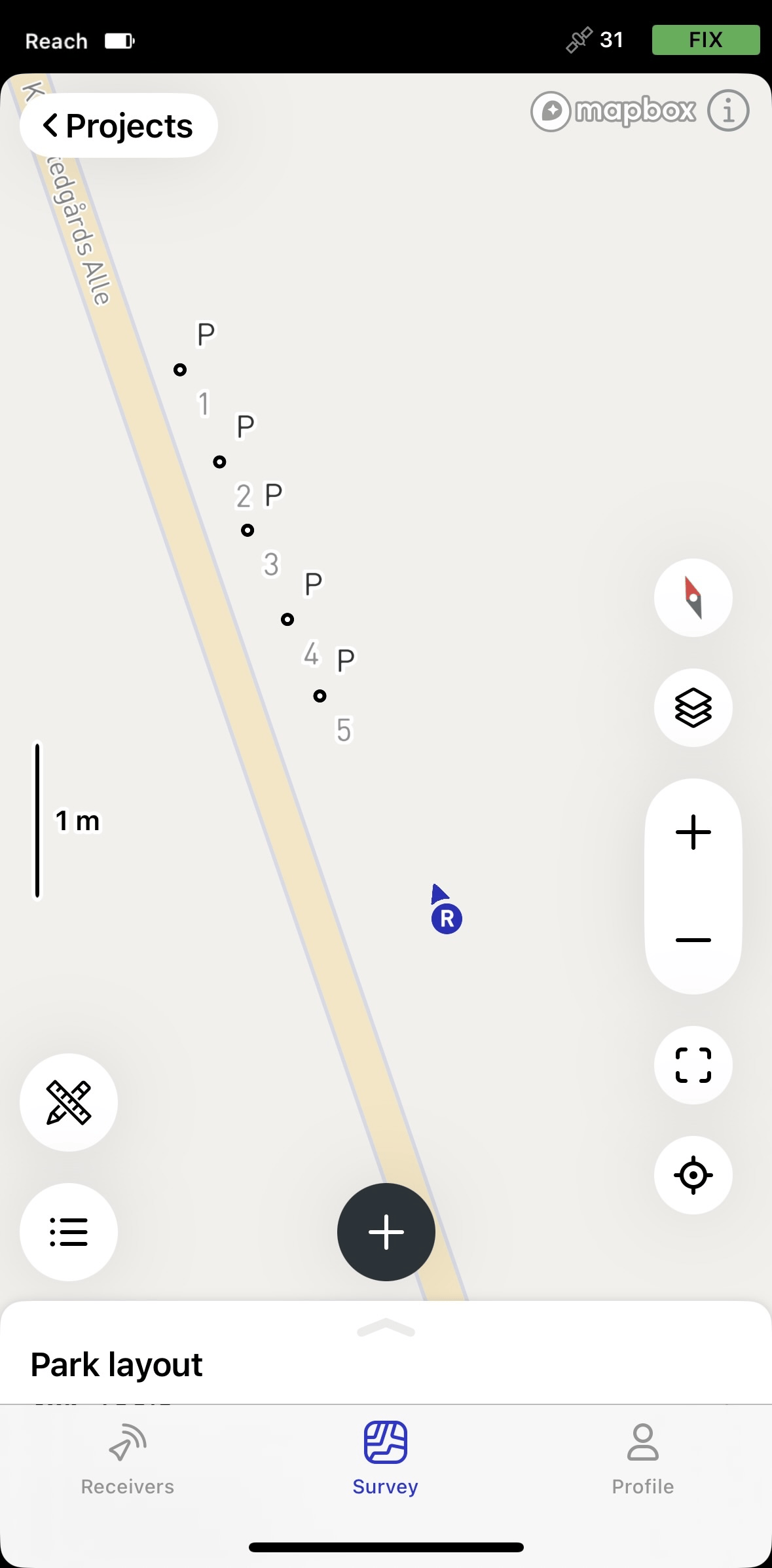

  2. Vaya a la pestaña Levantamiento y abra o cree un proyecto.

    tip

    Para saber cómo crear un proyecto, consulta la guía Crear o importar proyecto.

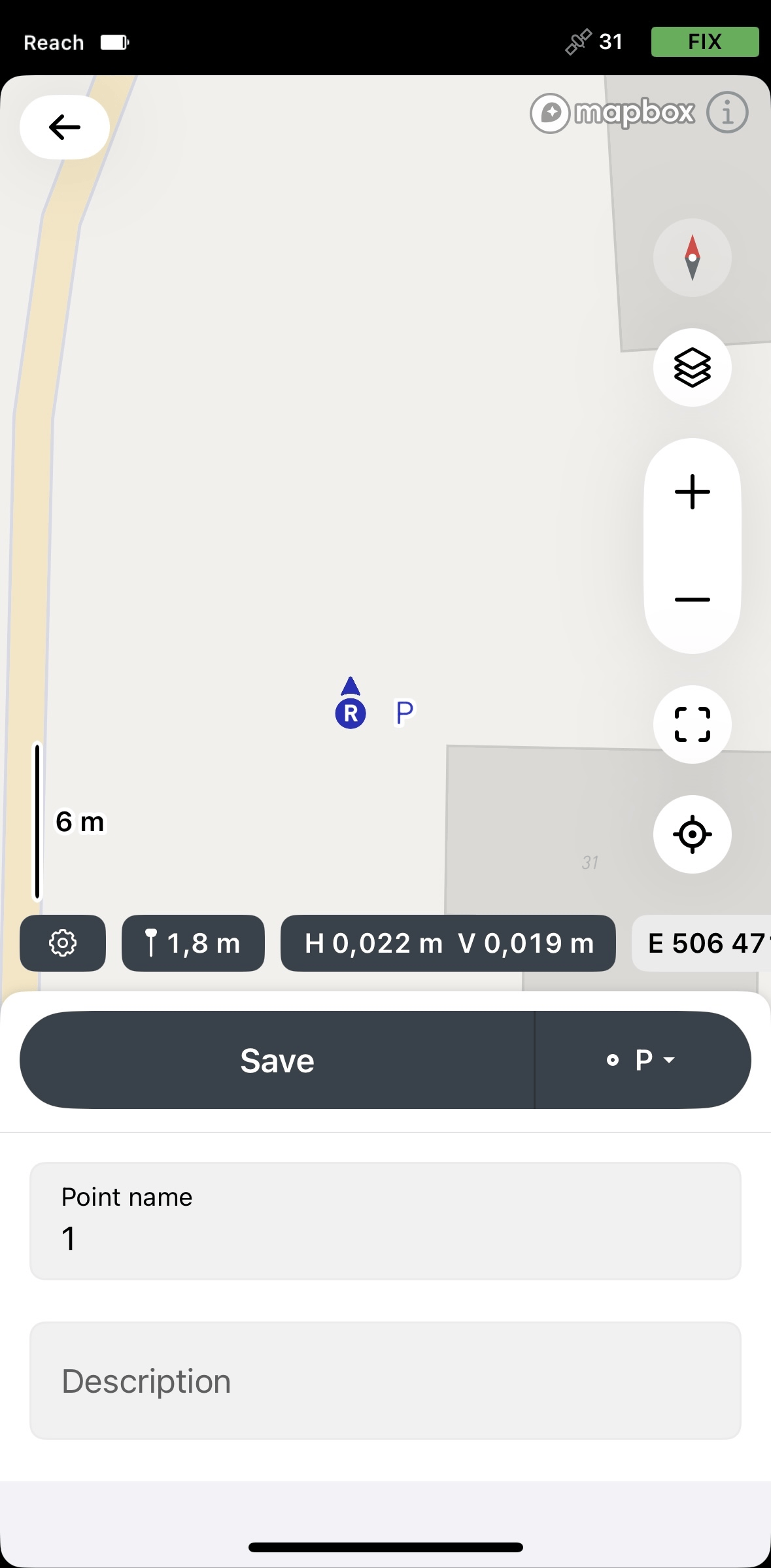

  3. Pulse el botón Más para abrir el menú Recolector.

  4. Ajuste la

    altura del bastón

    Cuando se prepare para la recogida de puntos, configure la altura de su poste topográfico en Emlid Flow. Esto ayudará a la aplicación a calcular automáticamente la altura de la antena.

    . Este parámetro está fijado en 1,8  m de forma predeterminada.

  5. note

    Este paso es opcional.

    Para configurar los ajustes del levantamiento, pulse el icono de engranaje y active o configure las siguientes opciones:

    • Solo para Reach RS3: compensación de inclinación. Puede activar y desactivar la compensación de inclinación.
    • Control de precisión. Puede configurar su receptor para que solo recoja datos cuando su Reach tenga el
      estado de solución FIX

      El estado de la solución define la precisión que se puede alcanzar en ese momento. Cuando trabajas con dispositivos Reach, puedes ver tres estados de la solución.

      El estado FIX significa que el posicionamiento es relativo a la base y se resuelve la ambigüedad del número entero. La precisión en el modo autónomo es centimétrica.

      FLOAT significa que el rover recibe correcciones de la base pero no puede resolver todas las ambigüedades, y en este caso, la precisión suele estar en el nivel submétrico.

      FIX significa que el rover utilizando las correcciones de la base resolvió las ambigüedades en su cálculo posicional y alcanzó la solución con el nivel de precisión de centímetros.

      .
    • Límite de precisión. Puede establecer valores de tolerancia de precisión horizontal y vertical. Las unidades para estos valores son las mismas que las establecidas para su proyecto.
    • Modo de recolección. Puede especificar el intervalo de tiempo de la recogida de datos: seleccione el modo instantáneo, establezca el tiempo de promedio o aplique el modo de recogida automática por tiempo o por distancia. La recolección automática está disponible en el plan .

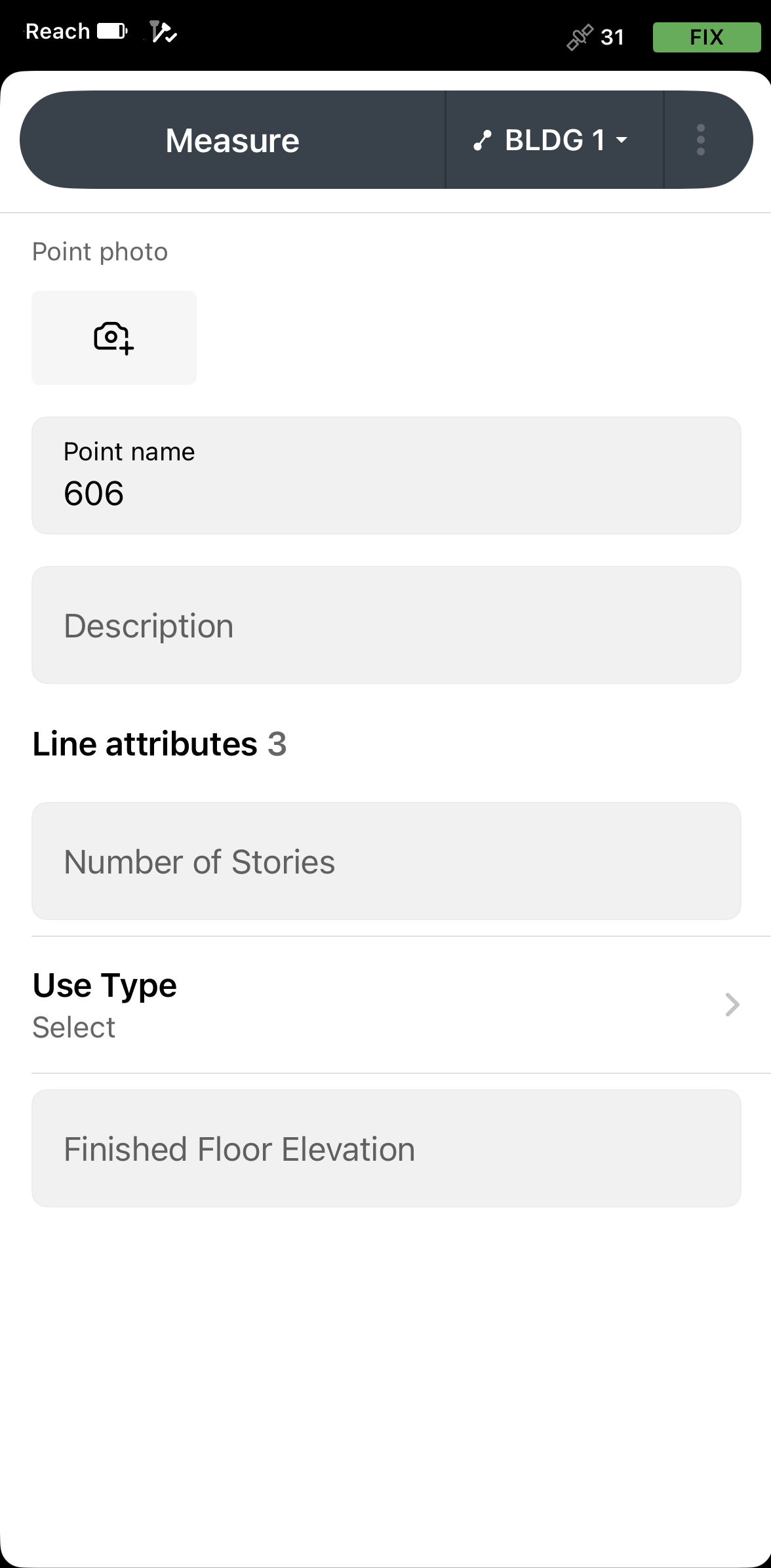

  1. Pulse el botón Selector de códigos y seleccione el código de levantamiento Línea.

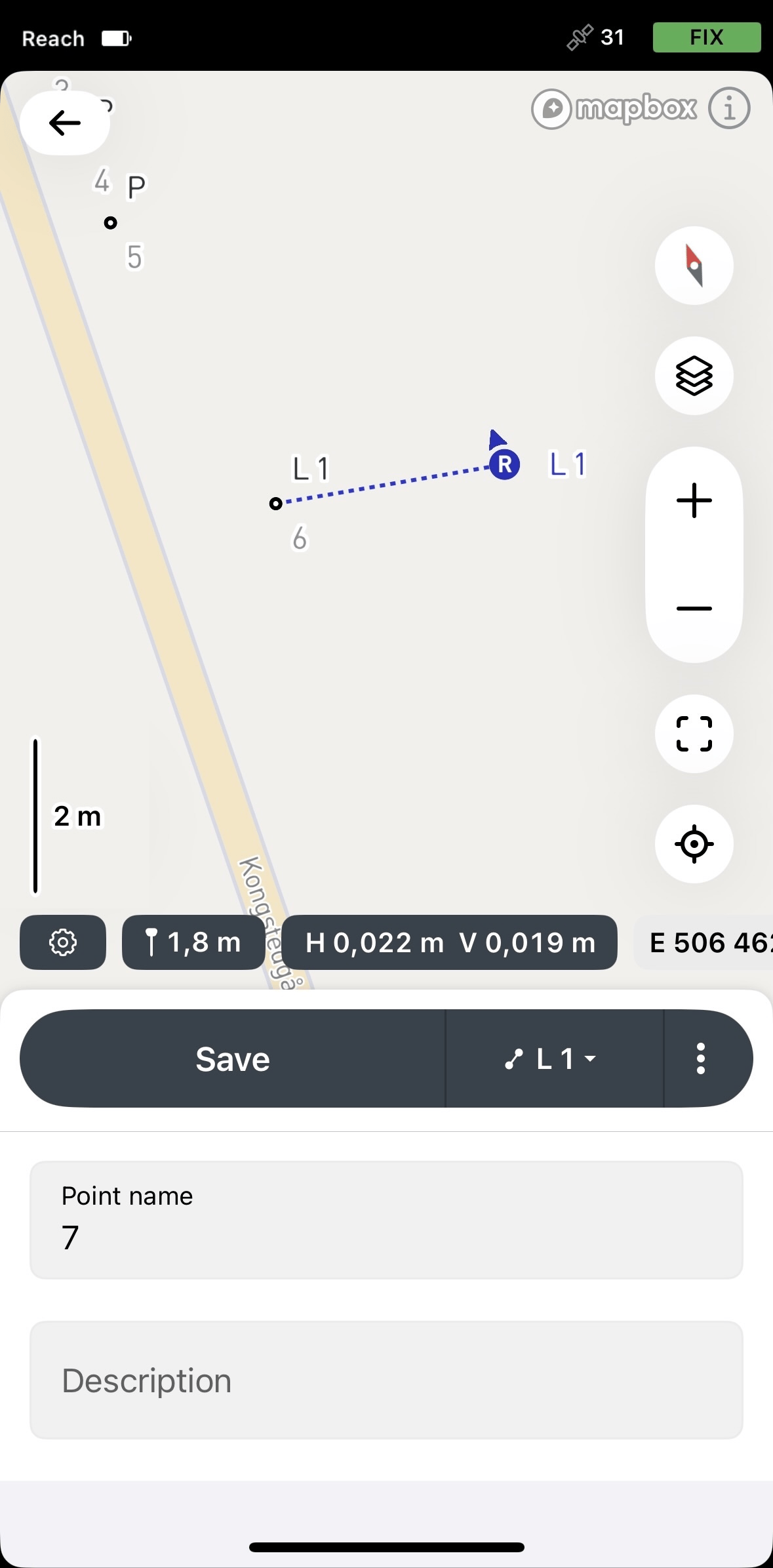

  2. Recoja el primer punto de una recta.

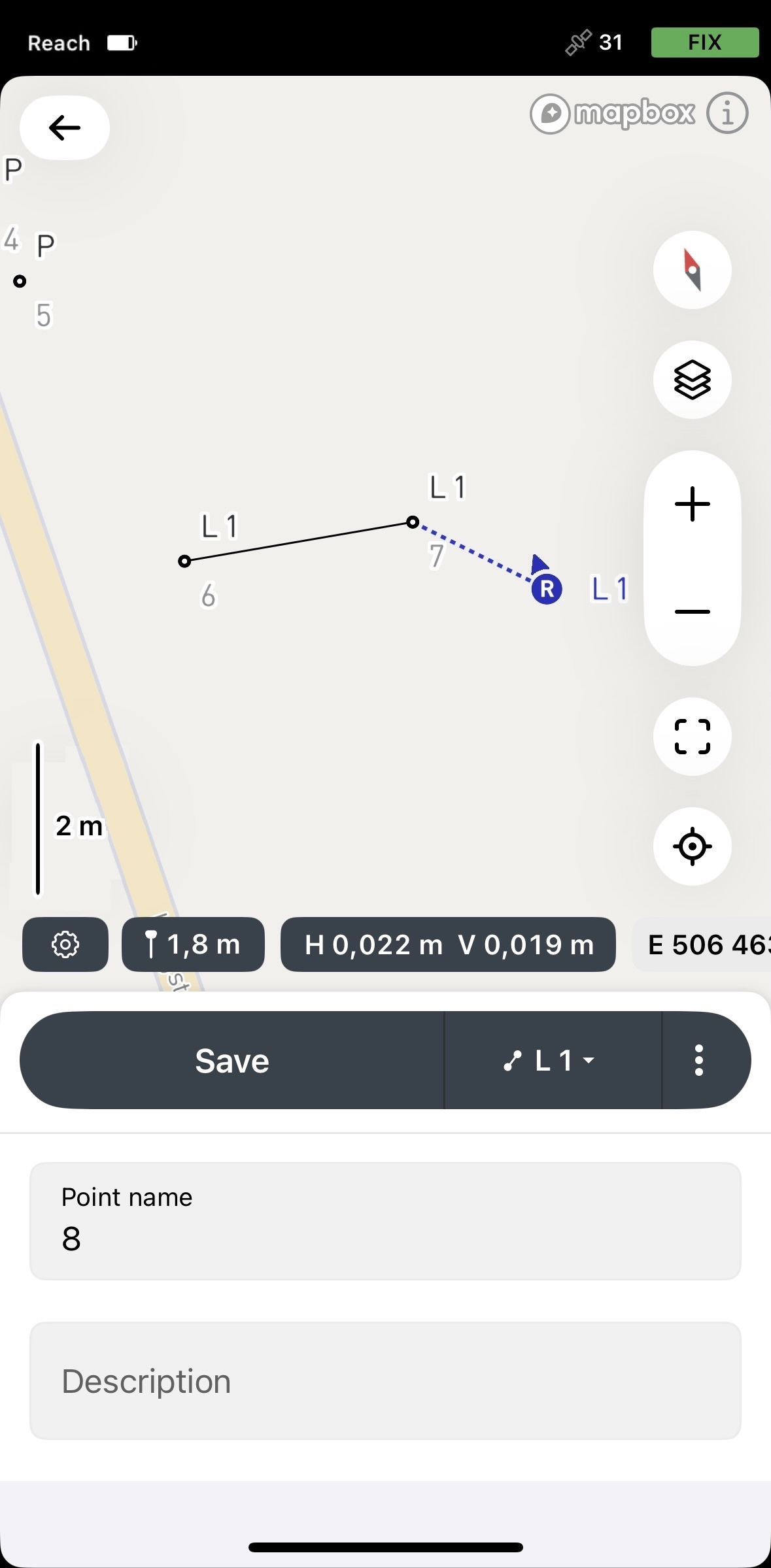

  3. Vaya al segundo punto de la línea y recoléctelo. Cuando haya al menos 2 puntos, la aplicación los conectará con una línea.

    tip

    Puede reunir tantos puntos como quiera en una sola línea.

  4. Pulse los tres puntos y luego Start new line (Comenzar nueva línea) para terminar de recolectar la línea.

Puede seguir recogiendo líneas para almacenar sus posiciones en el proyecto.

Continuar las líneas existentes​

Cada línea de su proyecto puede continuar tras haber sido recogida de la siguiente manera:

  1. En la pantalla Vista de proyecto, pulse el botón Más para abrir el menú Recolector.

  2. Pulse el botón Selector de códigos y cambie a la pestaña Continuar.

  3. Seleccione la línea que desea continuar. La aplicación le devolverá al menú Recolector con el código de línea seleccionado.

  4. Recolecte puntos adicionales de la línea. Para terminar de recolectar la línea, pulse el botón Comprobar.

Ahora puede pasar a la siguiente línea con la que quiera continuar o proceder a recoger nuevas líneas para guardar sus posiciones en el proyecto.

Comprobar la información sobre las líneas​

En Emlid Flow, puede consultar la información detallada sobre las líneas recolectadas. La información proporcionada depende del número de puntos de la línea recolectada. Si su línea consta de tres o más puntos, también puede consultar información sobre sus segmentos y una posible línea cerrada.

note

Actualmente, las líneas cerradas solo se utilizan para cálculos y no están disponibles como objeto ni pueden importarse.

Para obtener más información sobre las líneas recogidas, haga lo siguiente:

note

Si a uno o más puntos de la línea le faltan coordenadas globales o locales, la información no se mostrará.

  1. Abra su proyecto en Emlid Flow.

  2. Elija la línea deseada de la lista de objetos o tóquela en el mapa.

  3. Deslice el cajón hacia arriba para ver la información sobre la línea elegida.

    • Si su línea está formada por dos puntos, verá la siguiente información:

    note

    Delta E/N

    Delta E/N entre los puntos A y B es la diferencia de sus coordenadas a lo largo de los ejes Este y Norte correspondientes.

    solo está disponible para líneas en coordenadas locales.

    • Si su línea consta de más de dos puntos, verá la siguiente información:

    note

    Asegúrese de comprobar si la línea cerrada no forma polígonos cruzados. En este caso, la información de la línea cerrada puede ser inexacta.

Dependiendo del

sistema de coordenadas

El sistema de coordenadas es un sistema local, regional o global basado en coordenadas que se utiliza para localizar entidades geográficas. Un sistema de referencia espacial define una proyección cartográfica específica, así como las transformaciones entre diferentes sistemas de referencia espacial.

utilizado en tu proyecto, se utilizan diferentes tipos de distancia y acimut en los cálculos. El tipo de
distancia al suelo

La distancia al suelo es la distancia medida sobre la superficie real de la Tierra, teniendo en cuenta la elevación media de los puntos medidos.

y el tipo de
acimut norte verdadero

El acimut norte real es el ángulo comprendido entre 0 y 360 grados medido en el sentido de las agujas del reloj entre el norte real y la dirección hacia un punto de interés.

se utilizan para un SC global y el tipo de
distancia a la cuadrícula

La distancia de cuadrícula es la distancia medida en el plano de proyección.

y el tipo de
acimut de la cuadrícula norte

El acimut norte de cuadrícula es el ángulo medido en el sentido de las agujas del reloj entre una línea paralela al meridiano central y la dirección hacia un punto de interés (una línea recta entre dos puntos del plano de proyección).

se utilizan para un SC local.
